I. Aperçu

Le monorail est devenu un équipement de transport auxiliaire important dans les mines modernes. Il présente de nombreux avantages : facilité d'utilisation, transport flexible, vitesse élevée et grande capacité de charge. Cependant, en raison de plusieurs facteurs, des incidents de sécurité peuvent survenir pendant son utilisation. Par exemple, dans les points de changement de pente importants, des phénomènes de déraillements peuvent se produire, causant des dommages légers à l'équipement ou, dans les cas graves, des accidents corporels pour les opérateurs.

Le dispositif de capture intelligent pour monorail KAB-1(2) peut arrêter automatiquement et rapidement les chariots en fuite, évitant ainsi efficacement les accidents et assurant la sécurité de la production minière.

II. Principaux paramètres techniques

1. Distance de capture effective : 1000 mm ;

2. Énergie d'impact maximale : 2,5 MJ ;

3. Inclinaison de la voie : ≤ 25° ;

4. Vitesse de fonctionnement du pont roulant : ≤ 2,5 m/s ;

5. Vitesse d'interception du pont roulant : ≥ 4 m/s ;

6. Mode de fonctionnement : pneumatique ou électrique ;

III. Brève description de la structure du produit

Description de la structure du dispositif de capture intelligent pour monorail KAB-1(2) :

1. Détection du signal de vitesse

2. Contrôle PLC

3. Trépied fixe

4. Cadre de capture

5. Amortisseur à friction

IV. Principe de fonctionnement

1. Le capteur détecte en temps réel la vitesse de fonctionnement du monorail. Les données sont introduites dans le contrôleur PLC. Après analyse et détection, lorsque la vitesse réelle dépasse la valeur maximale autorisée, le PLC envoie une instruction de fonctionnement à la vanne électromagnétique.

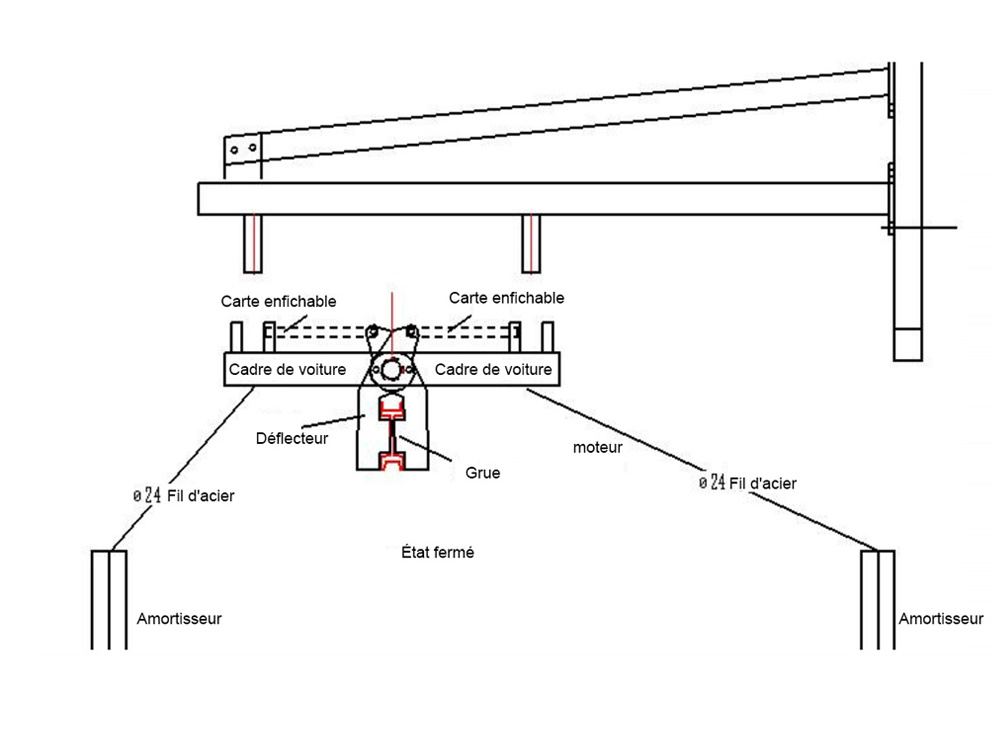

2. Les deux plaques de butée se ferment et se verrouillent (pour empêcher l'ouverture des plaques de butée en cas d'impact trop important du chariot), comme illustré à la figure 1 ;

Figure 1

3. Le cadre de capture se détache automatiquement et glisse le long du rail avec le chariot, comme illustré à la figure 1 ;

Figure 2

4. Le câble en acier en tension travaille avec l'amortisseur pour arrêter lentement le pont roulant avec le cadre de capture ;

5. Pendant la capture, le cadre de capture ne frotte pas contre le rail. La libération de l'énorme énergie potentielle du chariot est réalisée par l'amortisseur sur la paroi de la voie, réduisant ainsi l'impact du chariot sur le rail.

V. Restauration de l'état de fonctionnement

1. Le trépied étant fixé au mur, il reste en place après s'être détaché du cadre de capture, comme illustré à la figure 2 ;

2. Le cadre de capture est remis à sa position initiale. La goupille du vérin est ajustée et le cadre de capture est reconnecté au trépied, restaurant ainsi l'état de capture ;

3. Vérifier l'état de la corde d'acier pour détecter d'éventuels dommages par frottement. Si des fils sont cassés ou déformés, il suffit de les remplacer ;

Le dispositif de capture intelligent pour monorail KAB-1(2) peut être réutilisé plusieurs fois, réduisant ainsi les coûts de production.

VI. Installation du produit

1. Assembler le trépied et le fixer au mur, comme illustré à la figure 2 :

2. Emplacement des boulons d'ancrage, voir figure 2 :

3. En raison de la position différente du rail dans la voie, le trépied possède différents trous de positionnement au sol. La plaque de suspension peut être déplacée horizontalement, voir figure 2 :

4. La plaque de capture doit être ouverte pour que le cadre de capture puisse se connecter à la base du trépied, voir figure 3 :

Figure 3

5. En fonction de la situation sur place, l'amortisseur doit être installé à un endroit approprié ;

6. Un robinet de commande manuel est fourni pour faciliter la maintenance et la restauration de l'état du vérin ;

7. Une fois le dispositif de capture intelligent pour monorail KAB-1(2) mis en service, il suffit de fermer le robinet manuel.

VII. Autres

Après la capture, si des anomalies telles que des déformations sont constatées sur la plaque de butée et que l'état initial ne peut pas être rétabli sur place, veuillez contacter le fabricant pour le remplacement.
