I. Usages principaux et champ d'application

Le ventilateur principal axial antidéflagrant pour mines est un équipement de ventilation mécanique forcé à haute efficacité énergétique spécialement conçu pour divers types de mines de charbon, de montagnes et de tunnels. Il adopte généralement une structure de ventilation par extraction. Cette série de ventilateurs peut être conçue et fabriquée en fonction des paramètres du réseau de ventilation des grandes, moyennes et petites mines de charbon ou des puits de mine ; ce ventilateur a une conception d'angle d'installation réglable, pour les changements de conditions de fonctionnement du réseau de ventilation des mines, l'angle d'installation des pales peut être ajusté à temps, ce qui permet au ventilateur de fonctionner toujours avec une efficacité énergétique élevée, et il adopte une structure globale de liaison directe entre le moteur et la roue, ce qui élimine le système de transmission, et présente de nombreux avantages tels qu'une efficacité élevée, une économie d'énergie, un faible bruit, une installation et un démontage simples. Ce ventilateur convient également aux mines métalliques, aux mines chimiques et aux autres usines et mines nécessitant une ventilation forcée.

II. Modèle et signification

Les courbes de performance du ventilateur sont obtenues par simulation expérimentale réelle sur un réseau de tuyaux standard, et sont calculées et tracées dans des conditions standard : température du gaz t = 20 °C, densité du gaz ρ = 1,2 kg/m ³ 、pression atmosphérique P = 101 325 Pa.

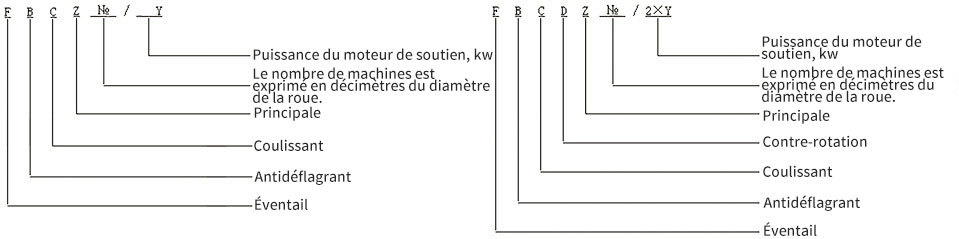

1. Modèle du ventilateur et méthode de représentation

2. Explication de la définition du modèle

Prenons l'exemple de FBCDZ№28/2×400 : F — ventilateur ; B — antidéflagrant ; C — extraction ; D — contre-rotation ; Z — ventilation principale ; №28 — numéro de machine, indiqué par le nombre de décimètres du diamètre de la roue ; 2×400 — puissance installée, 2 indique deux moteurs électriques, puissance de 400 kW, unité kW.

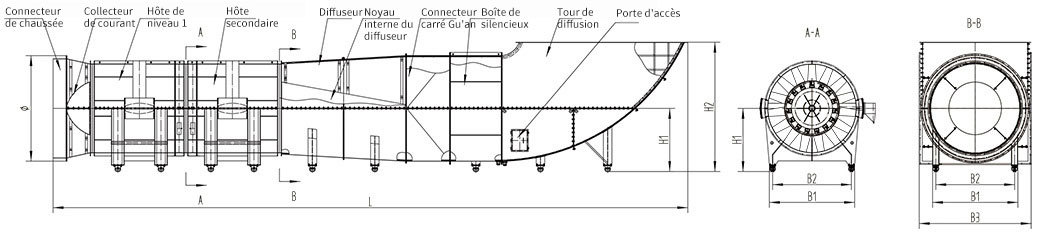

III. Schéma structurel extérieur

Tableau des paramètres de performance et des dimensions extérieures du ventilateur série FBCDZ (anciennement BDK)

Tableau des paramètres de performance et des dimensions extérieures du ventilateur série FBCDZ (anciennement BDK)

Note : Les paramètres de ce tableau de dimensions extérieures sont fournis à titre indicatif uniquement. Ils peuvent être modifiés sans préavis.

Tableau des paramètres de performance et des dimensions extérieures du ventilateur série FBCDZ (anciennement BDK)

Tableau des paramètres de performance et des dimensions extérieures du ventilateur série FBCDZ (anciennement BDK)

Note : Les paramètres de ce tableau de dimensions extérieures sont fournis à titre indicatif uniquement. Ils peuvent être modifiés sans préavis.

V. Utilisation et maintenance

1. Avant le démarrage du ventilateur, il est indispensable de vérifier l'absence de corps étrangers dans le conduit d'écoulement afin d'éviter que les pales du ventilateur ne soient endommagées par des chocs lors du démarrage.

2. Avant le démarrage du ventilateur, veuillez lire attentivement les manuels d'utilisation du dispositif de commande électrique, du moteur électrique, des instruments secondaires et du ventilateur, et démarrer l'équipement conformément aux instructions afin d'éviter toute erreur de manipulation. Ouvrez complètement le registre d'air et démarrez le ventilateur en commençant par le deuxième étage, puis le premier étage, pour assurer le fonctionnement normal du ventilateur. L'intervalle de temps entre les démarrages est généralement d'environ 2 minutes. Lors du démarrage par commande à variation de fréquence, les niveaux un et deux peuvent être démarrés simultanément.

3. Une fois le ventilateur démarré et qu'il fonctionne normalement, il faut observer immédiatement si le courant de fonctionnement du moteur électrique dépasse le courant nominal du moteur ; s'il y a des bruits anormaux dans le conduit d'écoulement du ventilateur. En cas de problème, il faut arrêter immédiatement l'appareil et procéder à une inspection. L'appareil ne peut reprendre son fonctionnement normal qu'après que la cause du problème a été identifiée et le défaut réparé.

4. Si le moteur est équipé d'un dispositif de chauffage à l'arrêt, la tension est de 220 V. Si le ventilateur n'est pas utilisé pendant une longue période, il convient de préchauffer l'intérieur du moteur à l'aide de ce dispositif de chauffage, puis de le mettre en service lorsque la résistance d'isolement répond aux exigences.

5. Lors de l'utilisation du ventilateur, il convient de tenir un registre d'exploitation et d'y consigner systématiquement les conditions de fonctionnement du ventilateur, notamment :

★ Heures de démarrage et d'arrêt du ventilateur, raisons de l'arrêt.

★ Température, humidité et pression atmosphérique de l'environnement.

★ Tension de fonctionnement, courant de fonctionnement du moteur, température des paliers du moteur, température du stator.

★ Pression et débit d'air du ventilateur.

★ Date, quantité et marque de la graisse de lubrification ajoutée aux paliers du moteur.

★ Vérification régulière des situations anormales constatées pendant le fonctionnement.

6. Il convient d'arrêter régulièrement le ventilateur pour vérifier si les différents composants répondent aux exigences :

★ Vérifier les paliers avant et arrière du moteur électrique. En cas de problème, remplacer les paliers et l'huile de lubrification conformément aux instructions.

★ Vérifier la partie roue du ventilateur, si les pales sont desserrées et si l'angle d'installation des pales est identique à celui défini. Remédier aux problèmes le cas échéant.

★ Vérifier tous les six mois si les rivets de la bague de protection du corps de la roue sont desserrés ou tombés. Le cas échéant, en informer le fabricant.

7. Pendant le fonctionnement quotidien, il convient de vérifier régulièrement la fiabilité des instruments de mesure afin d'éviter que les thermomètres, les ampèremètres, etc., ne tombent en panne et ne provoquent d'accident.

8. Lors de l'arrêt et des réparations, si de la graisse de lubrification est remplacée, l'ancienne graisse doit être entièrement nettoyée, y compris les résidus de graisse dans le système de conduite d'huile. Si du carburant est utilisé pour le nettoyage, il faut attendre que le carburant se soit entièrement évaporé avant d'appliquer de la nouvelle graisse. La nouvelle graisse doit être appliquée sur la piste du palier. Lors de la première application de graisse, il convient de remplir l'espace libre du palier et de remplir l'espace intérieur du palier à environ 75 % et l'espace libre du couvercle extérieur à environ 30 %.

9. Le ventilateur est équipé d'un dispositif de graissage sans arrêt. Utiliser un pistolet à graisse. Au démarrage, ajouter 500 g de graisse toutes les 720 heures ; après 2000 heures, ajouter 60 g de graisse toutes les 1440 heures. Si la température ambiante varie considérablement en fonction des saisons, le temps et la quantité de graissage peuvent être divisés en deux niveaux en fonction de la température ≤ 25 °C et ≥ 25 °C. Lorsque la température ambiante est élevée, la périodicité de graissage doit être réduite en conséquence. Lors du graissage, évacuer simultanément la vieille graisse. Il est recommandé d'utiliser la graisse de référence : LGWA2, graisse de roulement spéciale SKF. En cas de conflit entre certaines exigences et le contenu du manuel d'utilisation fourni, le manuel d'utilisation fourni prévaut.

10. Si le ventilateur est arrêté pendant une période prolongée à basse température, il est impératif de vérifier l'état de la graisse avant le redémarrage. Si la température ambiante est trop basse, il convient d'utiliser une graisse résistante aux basses températures.

11. Nettoyer régulièrement la poussière sur la surface du ventilateur, du système de commande électrique et des instruments secondaires.

12. Le personnel de la salle des machines doit effectuer régulièrement des inspections externes du fonctionnement de l'unité intérieure. En cas de bruit anormal, de vibrations ou d'augmentation de la température, arrêter immédiatement l'appareil et le réparer avant de le redémarrer.

VI. Emballage, transport et stockage

1. Le ventilateur a été testé et mis au point en usine et est livré dans un emballage simple.

2. Les petits ventilateurs sont livrés entiers, tandis que les grands ventilateurs sont livrés en pièces détachées : unité principale, diffuseur et tour de diffusion. La chambre d'écoulement a subi un essai de pression rigoureux. L'utilisateur ne doit généralement pas démonter la chambre d'écoulement de l'unité principale afin de ne pas compromettre les performances antidéflagrantes de l'ensemble.

3. Cette série de ventilateurs peut être transportée par voie routière, ferroviaire ou maritime.

4. Si le ventilateur n'est pas utilisé pendant une période prolongée, il doit être rangé dans un endroit frais, sec, aéré et exempt de gaz corrosifs, et la température ambiante et l'humidité relative doivent être conformes aux conditions techniques.

5. L'emballage du moteur, du ventilateur et des instruments secondaires contient un certificat de conformité, une liste de colisage et un manuel d'utilisation et d'entretien. Le ventilateur a été testé et approuvé en usine.
