I. Aperçu

Les ventilateurs de tunnel de la série SDF conviennent à la ventilation des chantiers de tunnels routiers, ferroviaires et hydroélectriques, ainsi qu'à la ventilation des chantiers d'autres travaux souterrains. Les principaux produits comprennent le SDF _(A) Ventilateur centrifuge à double rotation pour travaux de tunnel de type SDF, _(B) Ventilateur centrifuge à double rotation pour ouvriers de tunnel de type SDF, _(C) Ventilateur centrifuge à double rotation à vitesse variable pour travaux de tunnel de type SDF, _(D4) Ventilateur centrifuge à quatre niveaux à double rotation pour longs tunnels de construction à économie d'énergie de type SDF, _(E) Ventilateur axial pour tunnel de type SDF, _(P) Ventilateur à économie d'énergie à fréquence variable pour travaux de tunnel de type SDF, etc., cinq séries de produits de plus d'une centaine de spécifications.

II. Principe de fonctionnement

Le nombre de pales des niveaux 1 et 2 est différent. Les deux roues à aubes sont très proches l'une de l'autre et tournent en sens inverse. La roue à aubes de premier niveau tourne dans le sens des aiguilles d'une montre, tandis que la roue à aubes de deuxième niveau tourne dans le sens inverse des aiguilles d'une montre. Après avoir reçu l'énergie, la roue à aubes de premier niveau entre directement dans la roue à aubes de deuxième niveau pour être surpressurisée avant d'être évacuée. La fonction de la roue à aubes de deuxième niveau est non seulement d'augmenter l'énergie du flux d'air, mais aussi de combiner les fonctions des pales directrices d'un ventilateur axial classique. Elle guide et rectifie la composante de vitesse de direction circulaire, ce qui lisse les chocs du flux d'air, augmente son énergie et réduit le bruit.

III. Caractéristiques structurelles

1. Roue à aubes : les roues à aubes des ventilateurs fabriqués par notre société sont réglables et peuvent être ajustées en fonction des besoins de ventilation. Elles répondent également aux besoins de ventilation en altitude. Matériau : acier, traité par pulvérisation à l'arc électrique ; sa résistance est 20 fois supérieure à celle des matériaux ordinaires, il est résistant à la corrosion et possède une grande résistance.

2. Essai d'équilibrage dynamique : notre société possède un banc d'essai d'équilibrage dynamique de ø2,0. Tous les ventilateurs sont testés avant leur sortie d'usine pour garantir la qualité du produit.

3. Bruit et vibrations du ventilateur : des silencieux sont installés aux extrémités d'entrée et de sortie d'air du ventilateur pour le rendre conforme aux valeurs prescrites de la norme JB/T8690 « Limites de bruit des ventilateurs industriels ». Au point de fonctionnement optimal, le niveau sonore pondéré A LSA ≤ 25 dB(A) ; les vibrations sont inférieures aux valeurs efficaces (valeurs quadratiques moyennes) des vibrations de 4,6 mm/s prescrites par la norme JB/T8689 « Détection des vibrations des ventilateurs et valeurs limites ».

4. Matériaux du boîtier et des autres composants : le boîtier est soudé avec une double plaque, avec une couche intermédiaire de laine de verre ultra-fine pour une bonne absorption acoustique. Le ventilateur est robuste, durable, a une longue durée de vie et subit un traitement de surface rigoureux ; la durée de vie minimale de conception du ventilateur est d'au moins 15 ans.

5. Norme de fabrication des ventilateurs : les ventilateurs sont fabriqués strictement conformément aux normes nationales et aux normes industrielles pertinentes.

6. Le ventilateur se caractérise par sa structure compacte, sa grande portée d'envoi d'air, son rendement élevé, sa facilité d'entretien et de réparation.

7. Les performances du ventilateur sont rigoureusement vérifiées avant sa sortie d'usine, et un certificat de conformité est fourni.

Remarques spéciales

I. Instructions d'utilisation des ventilateurs pour tunnels extra-longs en altitude

Les ventilateurs de tunnel de la série SDF fabriqués par notre société ont un angle d'installation réglable et peuvent être utilisés pour la ventilation des chantiers en altitude. Il suffit de régler l'angle d'installation en fonction des conditions d'altitude, ce qui est simple et pratique.

Lorsque le ventilateur est utilisé en altitude, la pression atmosphérique étant basse, la densité de l'air sur le site d'utilisation du ventilateur est inférieure à 1,2 kg/m³, ce qui fait que la pression réelle du ventilateur est inférieure à la valeur indiquée dans le tableau des performances. Le calcul des performances du ventilateur est alors le suivant :

Débit Q = Qo (m³/min)

Pression =

P _o —— Pression du tableau des performances (Pa)

P _bo —— Pression atmosphérique standard 101 235 Pa

P _b —— Pression sur le site d'utilisation du ventilateur, la pression atmosphérique varie en fonction de l'altitude :

Où : H —— Altitude, unité : km T —— Température sur le site d'utilisation du ventilateur (°C)

II. Lors du choix et de l'utilisation du ventilateur, le diamètre de la conduite d'air associée doit être supérieur au diamètre de la roue à aubes. Il est préférable d'utiliser une conduite d'air souple, dont le taux de fuite est ≤ 1 %, pour obtenir les meilleurs résultats. La sortie d'air du ventilateur est dotée d'un raccord direct pour faciliter la connexion au conduit d'air (un raccord de réduction peut également être fabriqué sur demande).

En fonction des conditions de construction, le fabricant recommande d'utiliser les conduites d'air de diamètre correspondant suivantes. (Remarque : il est interdit d'utiliser des conduites d'air sous vide à anneaux d'acier.)

III. Sur demande, nous pouvons également concevoir des ventilateurs non standard et fournir des solutions de conception aérodynamique et structurelle optimisées pour offrir aux utilisateurs des ventilateurs économiques et fiables.

SDF _(B) Ventilateur axial à double rotation pour travaux de tunnels

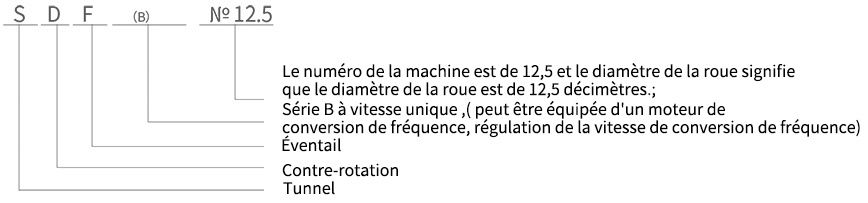

I. Type et signification

Le type et la signification du ventilateur sont les suivants : ventilateur axial à double rotation SDF(B) pour travaux de tunnels

II. Tableau des paramètres techniques

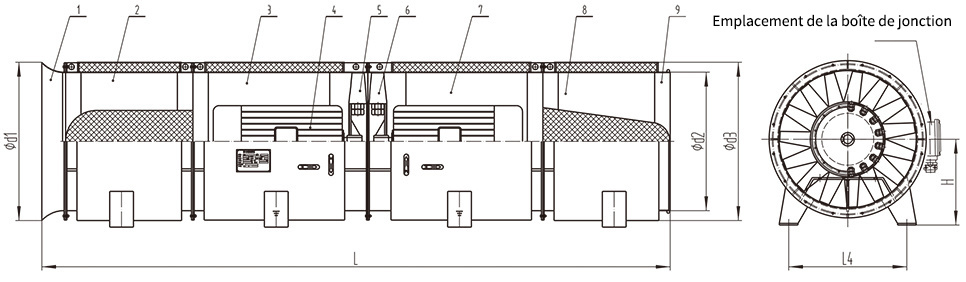

III. Schéma structurel

IV. Dimensions extérieures

Remarque : Les dimensions extérieures du ventilateur sont susceptibles d’être modifiées. Se référer aux dimensions fournies lors de la commande. Les paramètres ci-dessus sont fournis à titre indicatif uniquement.
