I. Aperçu

Les ventilateurs de tunnel de la série SDF conviennent à la ventilation des chantiers de tunnels routiers, ferroviaires et hydroélectriques, ainsi qu'à d'autres travaux souterrains. Les principaux produits incluent le SDF _(A) Ventilateur centrifuge à double rotation pour travaux de tunnel de type SDF, _(B) Ventilateur centrifuge à double rotation pour les travailleurs des tunnels de type SDF, _(C) Ventilateur centrifuge à double rotation à vitesse variable pour travaux de tunnel de type SDF, _(D4) Ventilateur centrifuge à quatre étages à double rotation pour longs tunnels de chantier de type SDF à économie d'énergie, _(E) Ventilateur axial pour tunnel de type SDF, _(P) Ventilateur à économie d'énergie à fréquence variable pour travaux de tunnel de type SDF, etc., soit plus d'une centaine de modèles dans cinq séries.

II. Principe de fonctionnement

Le nombre de pales des niveaux 1 et 2 est différent. Les deux roues sont très proches l'une de l'autre et tournent en sens inverse. La roue du niveau 1 tourne dans le sens des aiguilles d'une montre, tandis que la roue du niveau 2 tourne dans le sens inverse des aiguilles d'une montre. Après avoir reçu de l'énergie, la roue du niveau 1 entre directement dans la roue du niveau 2 pour être surpressurisée avant d'être évacuée. La fonction de la roue du niveau 2 est non seulement d'augmenter l'énergie du flux d'air, mais aussi de jouer le rôle d'aubes directrices des ventilateurs axiaux de type classique. En obtenant simultanément la composante de vitesse directionnelle circulaire, elle lisse l'impact du flux d'air, augmente l'énergie du flux d'air et réduit le bruit.

III. Caractéristiques structurelles

1. Roue : La roue du ventilateur fabriqué par notre société adopte un système de pales mobiles réglables, qui peut être ajusté en fonction des différents besoins de ventilation. Elle répond également aux besoins de ventilation en haute altitude. Matériau : acier, traité par pulvérisation à l'arc électrique ; sa résistance est 20 fois supérieure à celle des matériaux ordinaires, et il présente les avantages d'une bonne résistance à la corrosion et d'une grande résistance.

2. Essai d'équilibrage dynamique : Notre société possède un banc d'essai d'équilibrage dynamique de ø2,0. Tous les ventilateurs sont testés avant leur sortie d'usine pour garantir la qualité des produits.

3. Bruit et vibrations du ventilateur : Des silencieux sont installés aux extrémités d'entrée et de sortie d'air du ventilateur pour qu'il réponde aux valeurs prescrites de la norme JB/T8690 « Valeurs limites de bruit des ventilateurs industriels ». Au point de fonctionnement optimal, le niveau de pression acoustique pondéré A LSA ≤ 25 dB(A) ; les vibrations sont inférieures à la valeur efficace (RMS) de 4,6 mm/s des vibrations spécifiées dans la norme JB/T8689 « Détection des vibrations des ventilateurs et leurs valeurs limites ».

4. Matériaux du boîtier et des autres composants : Le boîtier est soudé à double couche, avec une couche intermédiaire de laine de verre ultrafine pour un bon effet d'insonorisation. Le ventilateur est robuste, durable et a une longue durée de vie, et il a subi un traitement de surface rigoureux ; la durée de vie minimale de conception du ventilateur n'est pas inférieure à 15 ans.

5. Norme de fabrication du ventilateur : Le ventilateur est fabriqué strictement conformément aux normes nationales et aux normes industrielles pertinentes.

6. Le ventilateur se caractérise par sa structure compacte, sa longue portée de soufflage, son rendement élevé, sa facilité d'entretien et sa facilité de réparation.

7. Les performances du ventilateur sont rigoureusement vérifiées avant sa sortie d'usine, et un certificat de conformité correspondant est fourni.

Remarques spéciales

I. Instructions d'utilisation du ventilateur de tunnel extra-long en haute altitude

L'angle d'installation des ventilateurs de tunnel de la série SDF fabriqués par notre société est réglable et peut être utilisé pour la ventilation des chantiers en haute altitude. Il suffit de régler l'angle d'installation correspondant aux conditions d'altitude lors de l'utilisation, ce qui est simple et pratique.

Lorsque le ventilateur est utilisé en haute altitude, la pression atmosphérique locale étant faible, la densité de l'air sur le site d'utilisation du ventilateur est inférieure à 1,2 kg/m³, ce qui fait que la pression réelle du ventilateur est inférieure à la valeur indiquée dans le tableau des performances. Dans ce cas, le calcul des performances du ventilateur est le suivant :

Débit Q = Qo (m³/min)

Pression =

P _o —— Pression indiquée dans le tableau des performances (Pa)

P _bo —— Pression atmosphérique standard 101235 Pa

P _b —— Pression sur le site d'utilisation du ventilateur, la relation entre la pression atmosphérique et l'altitude est la suivante :

Où : H —— Altitude, unité : km     T —— Température sur le site d'utilisation du ventilateur (°C)

II. Lors du choix et de l'utilisation du ventilateur, le diamètre du conduit d'air associé doit être supérieur au diamètre de la roue. Il est préférable d'utiliser un conduit d'air flexible, avec un taux de fuite ≤ 1 %, pour obtenir les meilleurs résultats. La sortie d'air du ventilateur est dotée d'un embout permettant une connexion facile au conduit d'air (un embout de réduction peut également être fabriqué en fonction des besoins de l'utilisateur).

En fonction de la situation du chantier, le fabricant recommande d'utiliser les conduits d'air de diamètre suivants. (Remarque : il est interdit d'utiliser des conduits d'air à dépression à anneau d'acier).

III. Sur demande de l'utilisateur, il est également possible de concevoir des ventilateurs non standardisés, de fournir des solutions de conception aérodynamique et structurelle optimisées et de fournir à l'utilisateur des ventilateurs économiques et fiables.

SDF _(A) Ventilateur axial à double rotation pour travaux de tunnels

I. Caractéristiques

Le ventilateur SDF(A) se caractérise par une haute pression d'air, un faible niveau sonore et des économies d'énergie ; il convient aux travaux à faible section transversale tels que les métros, les projets de dérivation d'eau et les projets de pipelines pétroliers, et son efficacité énergétique est particulièrement remarquable.

II. Modèles et significations

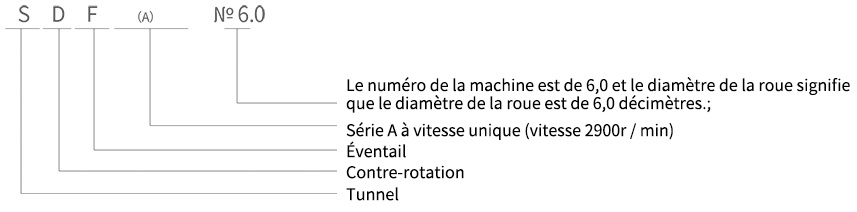

Les modèles et significations des ventilateurs sont les suivants : ventilateur axial à double rotation SDF(A) pour travaux de tunnels

III. Tableau des paramètres de performance technique

IV. Schéma structurel simplifié

V. Dimensions extérieures

Remarque : si les dimensions extérieures du ventilateur sont modifiées, les dimensions fournies lors de la commande seront considérées comme valables.
