I. Aperçu

Les ventilateurs de tunnel de la série SDF conviennent à la ventilation des chantiers de tunnels routiers, ferroviaires et hydroélectriques, ainsi qu'à d'autres travaux souterrains. Les principaux produits incluent les SDF _(A) Ventilateurs centrifuges à double rotation pour travaux de tunnels de type SDF _(B) Ventilateurs centrifuges à double rotation pour personnel des tunnels de type SDF _(C) Ventilateurs centrifuges à double rotation multi-vitesses à pôles variables pour travaux de tunnels de type SDF _(D4) Ventilateurs centrifuges à quatre niveaux à double rotation pour tunnels de grande longueur, économiques en énergie, de type SDF _(E) Ventilateurs axiaux pour tunnels de type SDF _(P) Ventilateurs à fréquence variable et à économie d'énergie pour travaux de tunnels, etc., avec plus d'une centaine de modèles dans cinq séries.

II. Principe de fonctionnement

Le nombre de pales des niveaux 1 et 2 est différent ; les deux roues sont très proches l’une de l’autre et tournent en sens inverse. La roue du niveau 1 tourne dans le sens des aiguilles d’une montre, tandis que la roue du niveau 2 tourne dans le sens inverse des aiguilles d’une montre. Après avoir reçu de l’énergie, la roue du niveau 1 pénètre directement dans la roue du niveau 2 pour être surpressurisée avant d’être évacuée. La fonction de la roue du niveau 2 consiste non seulement à augmenter l’énergie du flux d’air, mais aussi à jouer le rôle d’aubes directrices des ventilateurs axiaux de type classique. En obtenant la composante de vitesse circonférentielle dirigée et redressée, elle ordonne l’impact du flux d’air, augmente son énergie et réduit simultanément le bruit.

III. Caractéristiques structurelles

1. Roue : les roues des ventilateurs fabriqués par notre société adoptent un système à pales mobiles réglables qui peut être ajusté en fonction des différents besoins de ventilation. Elles répondent également aux besoins de ventilation en haute altitude. Matériau : acier, traité par projection thermique au plasma ; sa résistance est 20 fois supérieure à celle des matériaux ordinaires, et il présente des avantages tels qu’une bonne résistance à la corrosion et une grande résistance.

2. Essai d’équilibrage dynamique : notre société possède un banc d’essai d’équilibrage dynamique de ø2,0. Tous les ventilateurs sont testés avant leur livraison afin de garantir la qualité des produits.

3. Bruit et vibrations du ventilateur : des silencieux sont installés aux extrémités d’entrée et de sortie d’air du ventilateur, ce qui permet de respecter les valeurs limites de bruit des ventilateurs industriels spécifiées dans la norme JB/T8690. Au point de rendement optimal, le niveau de pression acoustique pondéré A LSA ≤ 25 dB(A) ; les vibrations sont inférieures à la valeur efficace (RMS) de 4,6 mm/s des vibrations spécifiées dans la norme JB/T8689 « Détection des vibrations des ventilateurs et limites ».

4. Matériau de la coque et des autres composants : la coque est soudée à double paroi, avec un rembourrage intermédiaire en laine de verre ultrafine, ce qui permet d’obtenir un bon effet d’insonorisation. Le ventilateur est robuste, durable, a une longue durée de vie et a fait l’objet d’un traitement de surface rigoureux ; la durée de vie minimale prévue du ventilateur n’est pas inférieure à 15 ans.

5. Norme de fabrication du ventilateur : le ventilateur est fabriqué conformément aux normes nationales et aux normes industrielles pertinentes.

6. Le ventilateur se caractérise par sa structure compacte, sa longue portée d’envoi d’air, son rendement élevé, sa facilité d’entretien et sa facilité de réparation.

7. Les performances du ventilateur sont rigoureusement vérifiées avant sa livraison, et un certificat de conformité pertinent est fourni.

Remarques particulières

I. Instructions d’utilisation des ventilateurs de tunnels extra-longs de haute altitude

L’angle d’installation des ventilateurs de tunnel de la série SDF fabriqués par notre société est réglable, ce qui les rend adaptés à une utilisation en ventilation de chantier en haute altitude. Il suffit de le régler à l’angle correspondant aux conditions d’altitude, ce qui les rend simples à utiliser.

Lorsque le ventilateur est utilisé en haute altitude, la pression atmosphérique locale est faible, ce qui fait que la densité de l’air sur le site d’utilisation du ventilateur est inférieure à 1,2 kg/m³, ce qui fait que la pression réelle du ventilateur est inférieure à la valeur indiquée dans le tableau des performances. Dans ce cas, le calcul des performances du ventilateur est le suivant :

Débit Q = Qo (m³/min)

Pression =

P _o ——Pression du tableau des performances (Pa)

P _bo ——Pression atmosphérique standard 101 235 Pa

P _b ——Pression sur le site d’utilisation du ventilateur, la relation entre la pression atmosphérique et l’altitude est la suivante :

Où : H ——Altitude, unité : km   T ——Température sur le site d’utilisation du ventilateur (°C)

II. Lors de la sélection et de l’utilisation du ventilateur, le diamètre du conduit d’air associé doit être supérieur au diamètre de la roue. Il est conseillé d’utiliser un conduit d’air flexible avec un taux de fuite ≤ 1 % pour obtenir les meilleurs résultats. La sortie d’air du ventilateur est dotée d’une tête de connexion directe facilitant la connexion au tube d’air (des raccords de réduction de diamètre peuvent également être fabriqués en fonction des besoins de l’utilisateur).

En fonction de la situation du chantier, le fabricant recommande l’utilisation de conduits d’air de diamètre correspondant ci-dessous. (Remarque : il est interdit d’utiliser des conduits d’air à dépression à anneau d’acier)

III. Sur demande de l’utilisateur, une conception de ventilateur non standard peut également être réalisée, offrant une solution de conception aérodynamique et structurelle optimisée, afin de fournir à l’utilisateur un ventilateur économique et fiable.

Ventilateur axial de niveau quatre (trois) pour la construction de longs tunnels à économie d'énergie SDF(D4)(D3)

I. Champ d'application

SDF _(D4)(D3) Le ventilateur axial de niveau quatre (trois) pour la construction de longs tunnels à économie d'énergie est un ventilateur spécialement conçu pour les longs et grands tunnels après des recherches et des tests répétés. Il convient à la ventilation à long terme et à débit constant des travaux d'excavation de tunnels routiers, ferroviaires et d'adduction d'eau, et se caractérise par une longue portée de ventilation, un faible bruit, une efficacité élevée et un grand débit d'air. Il résout ainsi le problème des ventilateurs axiaux classiques qui ne peuvent pas répondre aux exigences de ventilation lorsque la distance d'excavation du tunnel est longue.

SDF _(D4)(D3) Chaque niveau du ventilateur axial de niveau quatre (trois) pour la construction de longs tunnels à économie d'énergie est entraîné par un moteur électrique de puissance identique. La roue est directement connectée au moteur, et les roues adjacentes tournent dans des directions opposées. Le flux d'air reçoit de l'énergie de la première roue, est accéléré par la deuxième roue, puis évacué après accélération par les roues suivantes. La roue arrière possède également la fonction d'aubes directrices des ventilateurs axiaux classiques. Elle rectifie le composant de vitesse dans la direction circonférentielle et augmente l'énergie du flux d'air, ce qui permet d'obtenir une pression et une efficacité plus élevées que celles des ventilateurs bipolaires contrarotatifs.

Pour la ventilation de construction dans des environnements spéciaux, un traitement par pulvérisation peut être appliqué aux pales en fonction des besoins de l'utilisateur.

SDF _(D4)(D3) Le ventilateur axial de niveau quatre (trois) pour la construction de longs tunnels à économie d'énergie convient également aux besoins de ventilation en haute altitude.

II. Modèle et signification

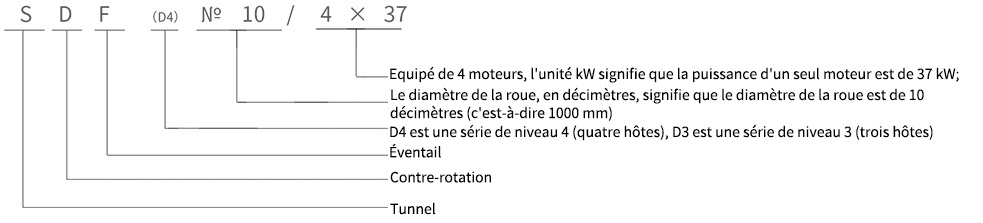

Le modèle et la signification du ventilateur sont les suivants : SDF _(D4)(D3) Ventilateur axial de niveau quatre (trois) pour la construction de longs tunnels à économie d'énergie

III. Schéma de structure extérieure

Schéma de structure extérieure du ventilateur à trois niveaux

1. Collecteur    2. Silencieux d'entrée    3. Unité principale de niveau 1    4. Unité principale de niveau 2    5. Unité principale de niveau 3    6. Silencieux de sortie

Schéma de structure extérieure du ventilateur à quatre niveaux

1. Collecteur    2. Silencieux d'entrée    3. Unité principale de niveau 1    4. Unité principale de niveau 2    5. Unité principale de niveau 3    6. Unité principale de niveau 4    7. Silencieux de sortie

IV. Tableau des caractéristiques techniques des ventilateurs à haute vitesse (vitesse de rotation 2980 tr/min)

V. Tableau des paramètres de performance du ventilateur (ventilateur de niveau 4)

VI. Schéma structurel simplifié

1. Collecteur de courant 2. Silencieux d'admission 3. Unité principale (1) 4. Moteur électrique 5. Roue de turbine de premier étage 6. Roue de turbine de deuxième étage 7. Roue de turbine de troisième étage

VII. Dimensions extérieures

Remarque : Les dimensions extérieures du ventilateur sont susceptibles d’être modifiées. Se référer aux dimensions fournies lors de la commande.
